La piattaforma · M.I.L.A.N.O. Robotic Platform
Una piattaforma robotica modulare e trasportabile, progettata per portare la chirurgia mininvasiva in ogni sala operatoria.
M.I.L.A.N.O. è un dispositivo sperimentale in fase di sviluppo. Non marcato CE, non disponibile per uso clinico.

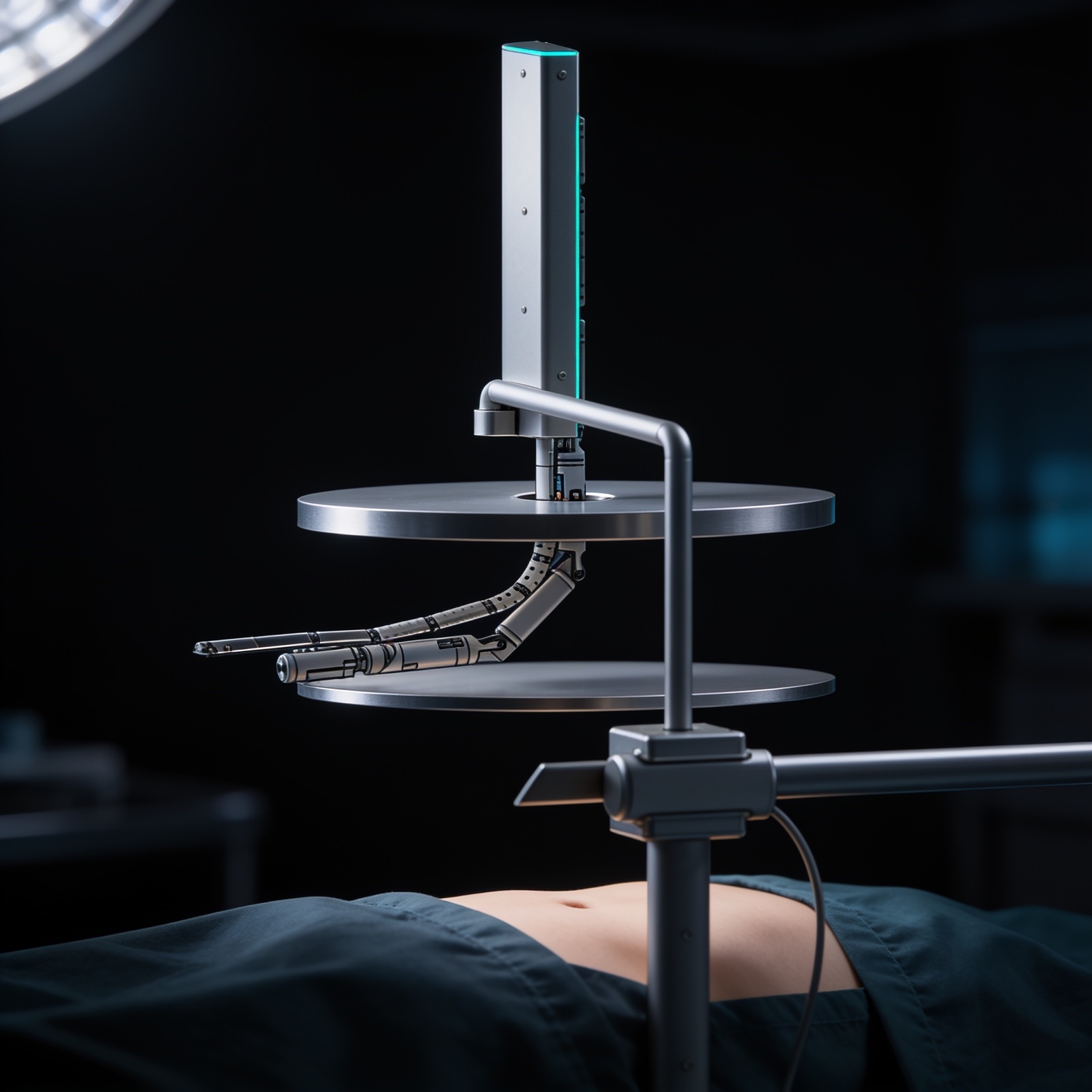

Architettura roboscopica · il render evoca il concetto, non il dispositivo reale
Fase 01 · Accesso
Entra flessibile, da un accesso singolo
Dal brevetto US 10.675.102 B2: il supporto è una catena di piccoli corpi rigidi liberi di muoversi tra loro, progettata per scivolare — ancora flessibile — attraverso un’unica incisione parietale o un orifizio naturale, lungo una guida di inserimento dedicata.
Fase 02 · Irrigidimento
Da catena flessibile a guida rigida
Cavi tensionanti interni, avvolti da un motore su puleggia, fanno combaciare le estremità coniche maschio-femmina dei segmenti: la catena si blocca in una guida rigida e continua. È il passaggio coperto dai brevetti US 10.675.102 B2 e US 11.116.595 B2.
Fase 03 · Operatività
I bracci si agganciano, il chirurgo guida
I bracci manovratori — progettati con 7 gradi di libertà, articolati in spalla, gomito e polso — scorrono lungo la guida, si agganciano e selezionano gli strumenti intercambiabili dal contenitore di bordo. Il chirurgo guida, il sistema segue.
Obiettivi dichiarati
M.I.L.A.N.O. in numeri
Obiettivi di progetto dichiarati da Valuebiotech Srl. Dispositivo pre-CE: non sono prestazioni cliniche dimostrate.
- Visibilità del sito+60%
- Curva di apprendimento−50%
- Setup in sala5min
- Massa operativa(obiettivo)3kg
- Famiglie brevettuali(concesse, US ed EP)3
Il cambio di scala
Da mainframe a valigetta
Sistemi robotici mainframe
0 KG
Installazione fissa, sala dedicata, infrastruttura permanente.
M.I.L.A.N.O. · obiettivo di progetto
0 KG
Trasportabile da una sala all’altra, configurazione dichiarata in cinque minuti, senza opere.
Valori dichiarati da Valuebiotech Srl come obiettivi di progetto; il confronto si riferisce ai sistemi mainframe di riferimento.
Value proposition · come dichiarata dall'azienda
Un solo sistema, quattro beneficiari
01
Per i pazienti
Tempi di ricovero più brevi e meno complicazioni intra e post operatorie: è la ragione per cui il progetto esiste. Una chirurgia progettata per essere indolore e senza cicatrici.
02
Per i chirurghi
Visibilità del sito chirurgico incrementata e curva di apprendimento più rapida, in posizione ergonomica. Obiettivi dichiarati: +60% di campo visivo, apprendimento in metà tempo.
03
Per gli ospedali
Robot trasportabili tra le sale, configurazione dichiarata in cinque minuti, costi competitivi: la democratizzazione della chirurgia mininvasiva, per strutture pubbliche e private.
04
Per la società
Riduzione di acqua, energia e sostanze chimiche per la sterilizzazione, meno rifiuti chirurgici speciali. Un sistema più piccolo consuma di meno, ovunque.

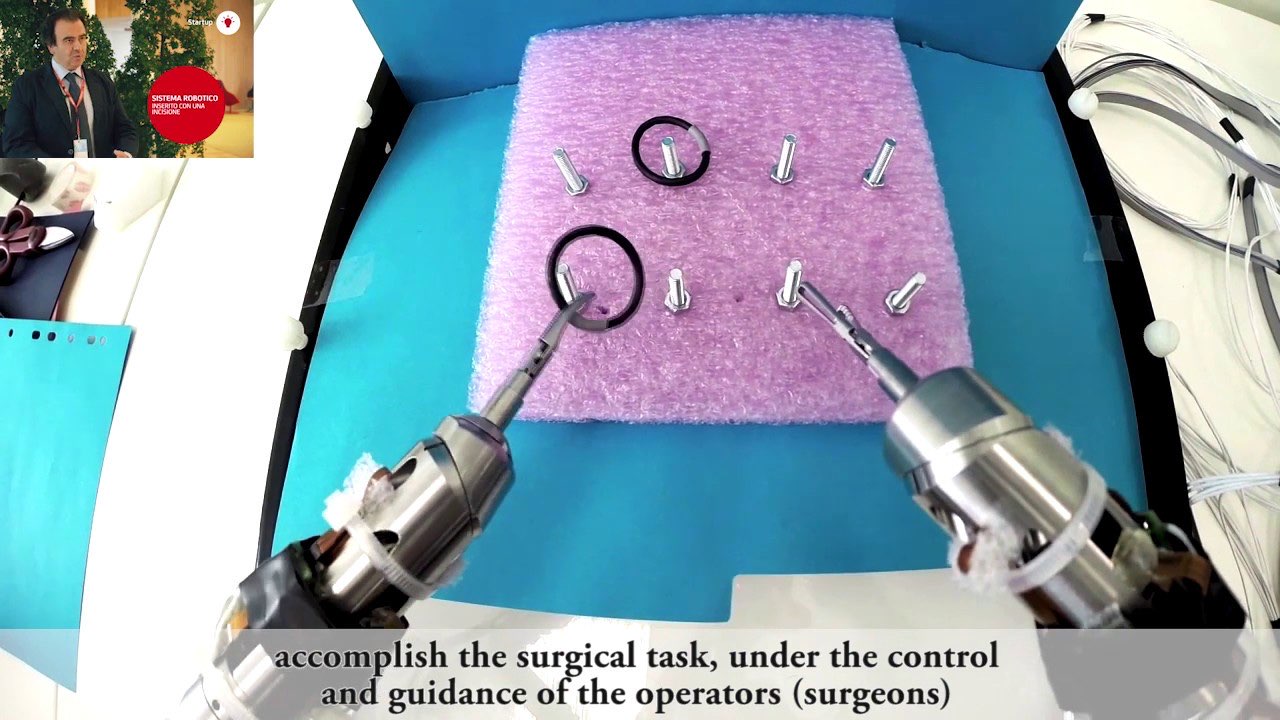

Il prototipo
Il prototipo esiste, ed è italiano
Sviluppato interamente in Italia nel laboratorio di Agrate Brianza e testato con chirurghi in centri di formazione come l'AIMS dell'ospedale Niguarda di Milano. Questo è un fotogramma reale del prototipo M.I.L.A.N.O. con livrea Valuebiotech.
Le tavole brevettuali · documenti ufficiali USPTO
Il dispositivo, come lo descrivono i brevetti concessi
Questi sono i disegni tecnici depositati e concessi: la rappresentazione autentica dell'architettura del dispositivo, dal giunto articolato al braccio modulare a segmenti.

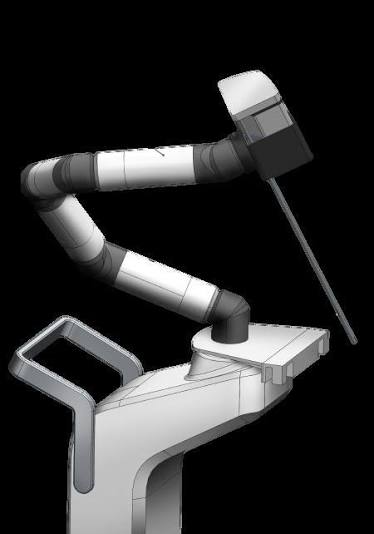

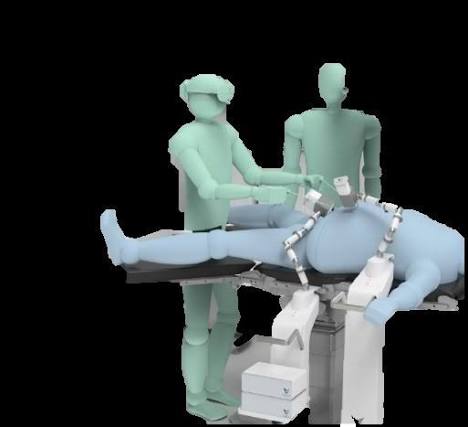

Dall'archivio · i primi concept render
I render CAD interni con cui il concept è stato raccontato ai primi investitori. Evocano l'idea, non il dispositivo reale.
Ingegneria user-centered
Ogni analisi parte dall'utilizzatore
Portare una tecnologia nuova in sala operatoria significa progettarla con chi la userà. Trascina per esplorare il processo.
Proprietà industriale
Tre famiglie brevettuali concesse e attive
La rivendicazione-madre — US 10.675.102 B2 — è in tre parti: un supporto articolato di corpi rigidi che entra ancora flessibile da un accesso singolo; un componente di irrigidimento che passa da inattivo ad attivo bloccando la catena in una guida rigida; un elemento manovratore che scorre lungo la guida e ingaggia gli strumenti. Tutta la sequenza operativa discende da questi tre elementi.
Deposito 2013 · concesso 2020
Robot for mini-invasive surgery
La famiglia-madre: il robot entra smontato da un accesso singolo, il supporto si irrigidisce tramite cavi tensionanti e i bracci — progettati con 7 gradi di libertà — scorrono lungo la guida fino alla posizione operativa, con gli strumenti intercambiabili a bordo.
US 10.675.102 B2
Deposito 2014 · concesso 2020
Articulated device for robotic systems
Il giunto a tre corpi con assi di rotazione progettati per convergere in un unico punto: un polso sferico concentrato, con tutti gli attuatori nel primo corpo e uno spazio di lavoro a calotta sferica centrata in quel punto.
US 10.583.569 B2 · EP 3.177.437 B1
Deposito 2016 · concesso 2021

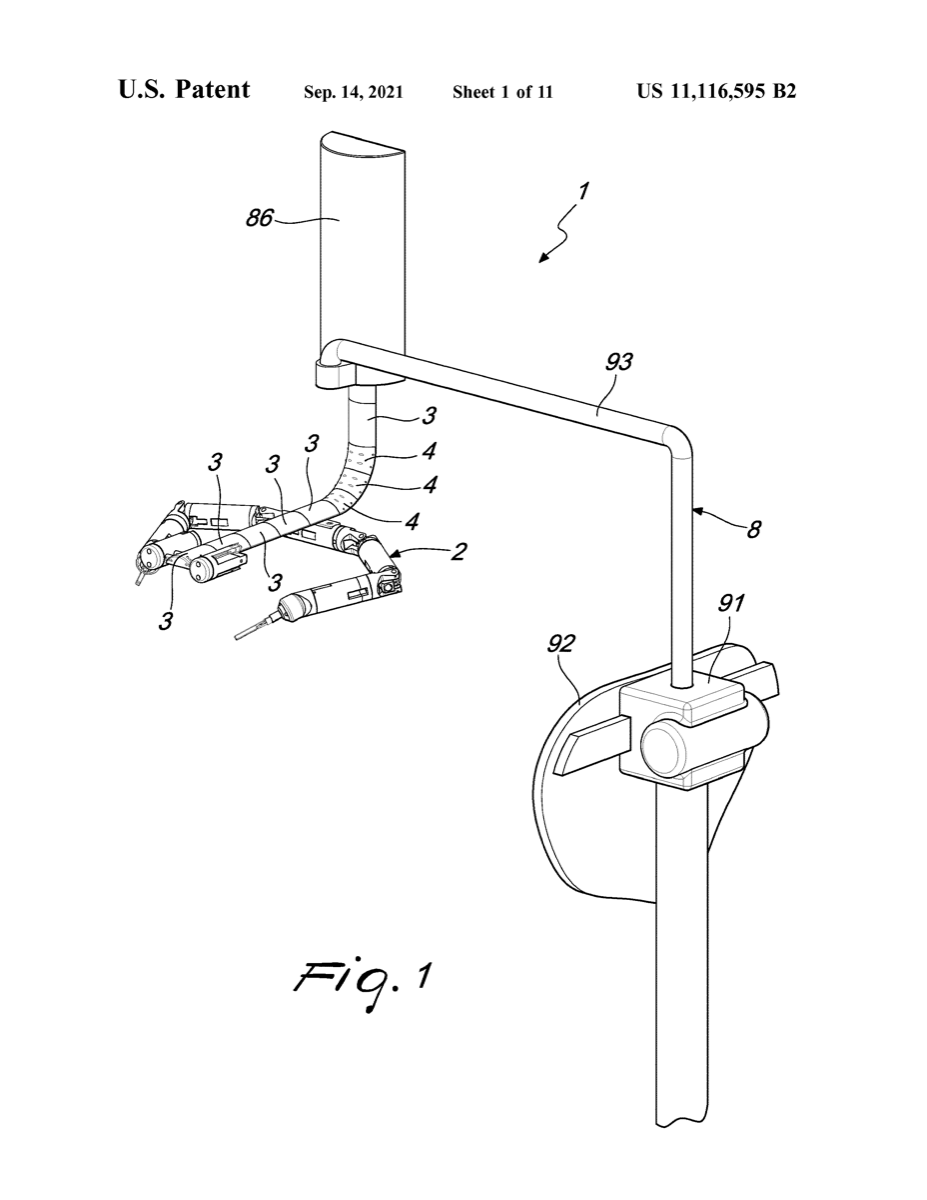

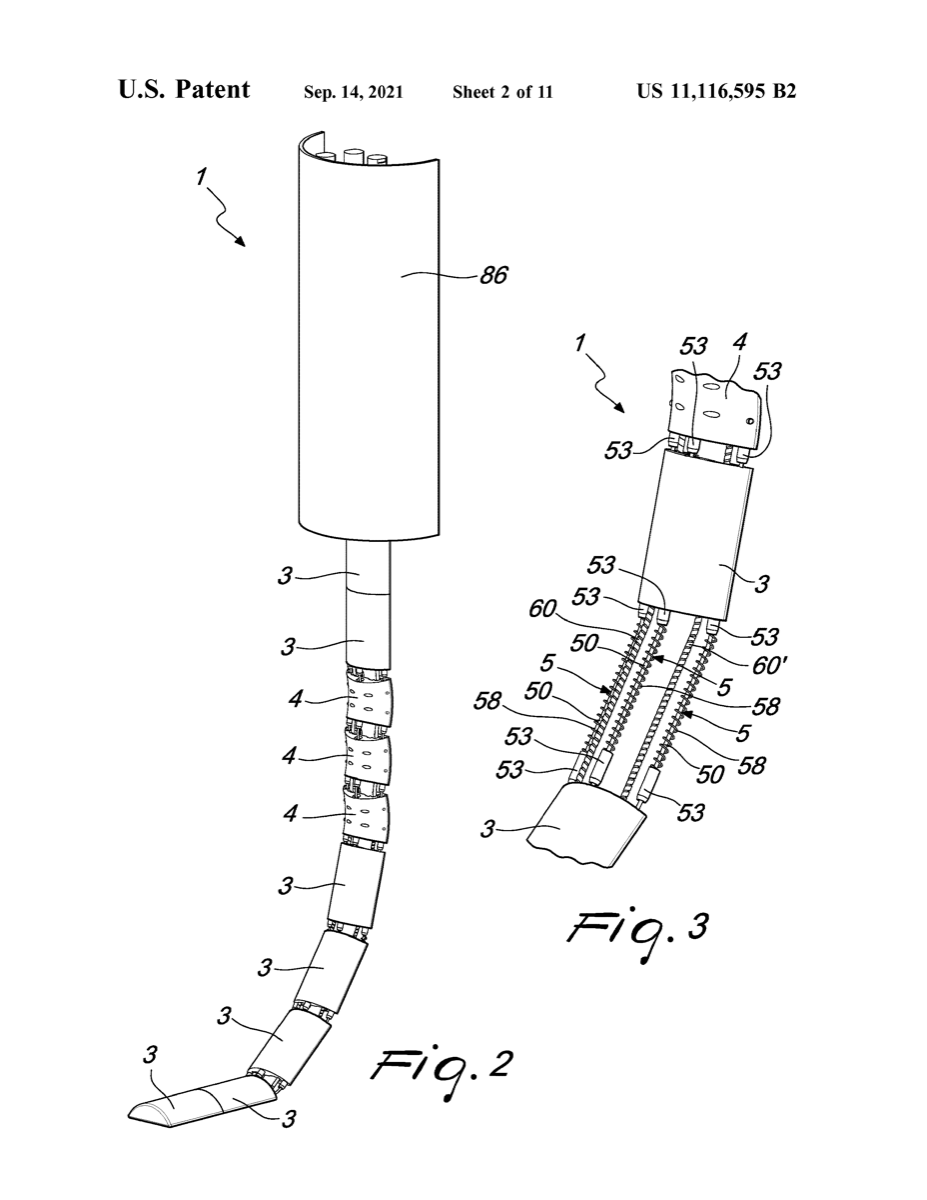

Guiding and support device
La guida che diventa rigida su comando: segmenti dritti e curvi combinabili, tensionati da cavi. Due aste filettate flessibili muovono il robot lungo il binario — stesso verso di rotazione = traslazione, verso opposto = rotazione — con i motori fuori dall’area chirurgica.
US 11.116.595 B2 · EP 3.413.831 B1
Brevetti concessi e attivi, titolare Valuebiotech Srl; sette inventori in totale sui tre depositi, tra cui il fondatore Antonello Forgione e Renzo Zaltieri. La pubblicazione US 2017/0225340 A1 corrisponde alla concessione US 10.583.569 B2 (stessa invenzione). Un brevetto concesso tutela l'invenzione: non equivale ad approvazione regolatoria né a efficacia clinica.
Stato di sviluppo
A che punto siamo
M.I.L.A.N.O. è un dispositivo sperimentale pre-CE, in fase di sviluppo: non disponibile per uso clinico. I valori citati in questa pagina sono obiettivi di progetto dichiarati dall'azienda.
